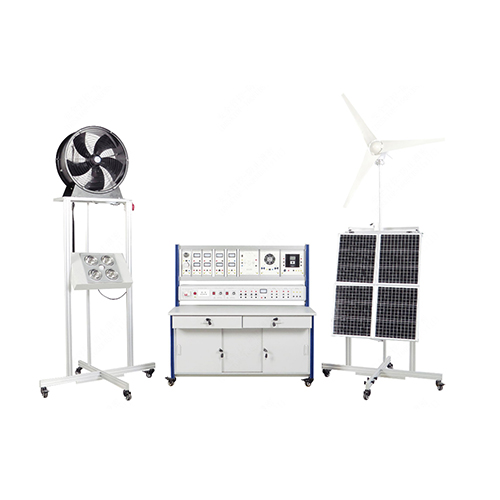

ZM2119風力および太陽トレーナーの再生可能な訓練装置大学のための教育訓練装置
I.機器の概要
1はじめに
1.1概要
このトレーニングシステムは、デモ風と太陽光発電プロセスをシミュレートし、有効にします
風と太陽を学ぶ学生は電気を生成します。風力発電機はファン、太陽エネルギーによって駆動されます
パネルは高い仕事率の金属ハロゲン化物によって運転されます。このトレーナーは生徒に手をつないで能力を養います。
工学系大学、訓練機関、専門学校に適しています。
1.2特徴
（1）このトレーナーはアルミ製のコラム構造を採用しています。内蔵の計測メーターが内蔵されています。下部にユニバーサルホイールがあり、移動が簡単です。
（2）それは多くの実験回路や部品を行うことができます、学生は異なる回路にそれらを組み合わせることができます
実験やトレーニング内容が異なります。
（3）安全保護システムを備えたトレーニングワークベンチ。
2.キャパシティ
（1）風力発電：ファンの単位はアルミニウム構造を取り、ファンは調節することができます
水平90度、寸法1500×1000×1500mm（L×W×H）
（2）太陽エネルギー生成セット：全セットはアルミニウム構造を取ります、太陽電池パネルは調節することができます、シミュレーターの光源は垂直方向の120度のために調節することができます、次元1500 * 1000 * 1500mm（L * W * H）
（3）訓練の仕事台：アルミニウム構造、普遍的な車輪が付いているアルミニウム掛かる箱の単位、
底部、寸法：1400mm×700mm×1500mm（L×W×H）
（4）シングル太陽電池セルプレート
定格ピーク値仕事力：30Wp
短絡電流：1.9A
ピーク値電流：1.7A
開放電圧：18.5V
（5）ファンの技術仕様
ファンの種類：水平方向
開始速度：2.5メートル/秒
定格ファン速度：10メートル/秒
最大風速：40メートル/秒
定格作業パワー：200-500W
風向調整：自動調整
（6）電池の技術仕様：
電圧：12V
ボリューム：40Ah
バッテリーの電力損失：10V±1V
エグゼクティブスタンダード：GB / T 9535
相対湿度：35〜85％RH（結露しないこと）
（7）労働条件
気温-10〜+ 40℃気温≦80℃
環境空気：腐食性の空気なし、燃料の空気なし、大量の導電性ダストなし
（8）パワー：
消費量：≦5000W、
仕事力：AC 220±5％、DC 24V
電源：単相3線式AC220±5％、50HZ
作業モード：連続
3システム紹介
風力発電システム、太陽光発電：このシステムは4つの部分に分けることができます
発電システム、制御システム、インバータシステム。風力発電システムはファンで構成され、
発電機、バッテリー。太陽光発電システムは、光源、太陽電池プレート、
電池。制御システムは風および太陽補足のコントローラーから成っています。インバータシステムができる
周波数インバーターおよび負荷単位の。
風力発電セットをシミュレート：このシステムは、水平軸マグネット同期発電機を選択し、同じ条件で発電機効果をテストするために風の強さと方向を変更するために調整ファン位置を通して、風をシミュレートするためにファンを使用。
シミュレータ太陽光発電システム：このシステムは、30Wの太陽エネルギーボードを4枚使用します。
システム圧力に応じて、直列または並列に接続できます。太陽光セットをシミュレートする
2つの金属ハロゲン化物から成っています、それは太陽を模倣するために太陽電池板との相対位置を調節できます
光の位置、そしてデモンストレーション。
3.電池グループ：それは4部分12V / 40AHのシール電池のグループから成っています、として使用を並列接続できます
12V200AHシステムは、24V / 100AHシステムとして直列に接続することもでき、バッテリーを深く理解できます。
4.コントローラーの掛かる箱：この掛かる箱は産業タイプ充電器のコントローラーを使用します、それは風を制御できます
バッテリーで充電するための発電機と太陽光発電。 LCD表示板を使って、あなたはチェックすることができます
システム技術的なパラメータと自分で設定することができます。過充電防止、過電流防止付き
5.インバーター掛かる箱：理性的な12V / 24V電圧を採用します周波数インバーター、出力voltageisを認識して下さい
AC220V、連続作業電力は600W、ピーク作業電力は1000Wです。回転効率> 90％、低い
電圧自動アラーム
メーターボックス：それは発電機電圧、発電機電流、充電電圧、充電電流、インバータを表示します
リアルタイムで電圧、インバータ電流。
7.ターミナル負荷掛かる箱：それは負荷のための白熱電球、省エネおよび車軸ファンを、含んでいます
インバータからの220V AC電流をテストします。
3.2トレーニングワークベンチ
訓練の仕事台はアルミニウムコラムの構造の保持、普遍的な車輪を底に、2つの車輪を使用します
ブレーキが付いている、あなたはあなたが好きなように移動して固定することができます。デスクトップの厚さは25mm高密度板です、
反高温処置の表面は、2つの引出しと、3つのドアと装備します、構造はあります
綺麗な。
3.3電源制御パネル
（1）電圧、電流出力インジケータ
（3）電源表示器、安全電力出力端子を装備しています。
（4）AC電源内蔵、短絡保護機能付き。
3.4装備品
（1）コントローラー吊り箱1個
（2）インバータ吊り箱1個
（3）メーターボックス吊りボックス1個
（4）テルミナ
