SS25114R02 独立型電気技術者ステーション 学校訓練用ベンチ 職業訓練用作業台 電気訓練機器1. 製品紹介
1.1 製品説明

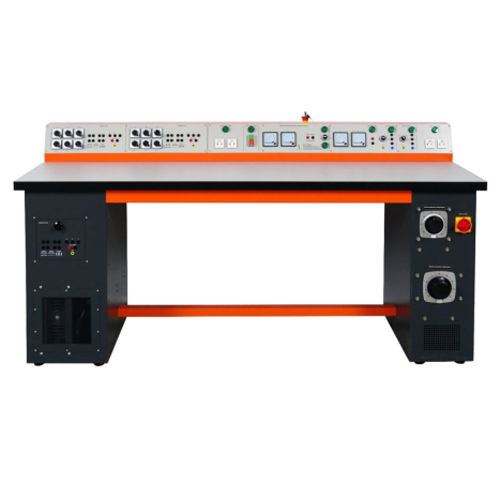

独立型電気技師ステーションは、環境に配慮した電気配線訓練装置で、理論学習、実習、安全操作を統合した教育用として設計されています。電気制御、照明、モーター制御などの実習をサポートします。主な特長は、環境に優しい素材を使用し、経済的で耐久性があり、安全で使いやすいことです。モジュール設計により、回路接続やトラブルシューティングなどのスキルを学生が習得できるよう支援するとともに、教育コストとメンテナンスの手間を削減します。
1.2 製品特長
長寿命設計：耐腐食性、耐老化性に優れ、長寿命で、長期的な交換コストを削減します。
省エネ設計：回路構造を最適化し、電力損失を低減し、低電圧安全訓練をサポートします。
基本回路訓練：白熱灯、蛍光灯、タッチスイッチ、音声制御スイッチ、その他の照明回路など、ほとんどの配線回路操作に使用できます。一連の配線訓練が可能です。
電気駆動制御：三相非同期モーターの直接始動、正逆制御、スターデルタ降圧始動などの古典的な回路制御をサポートします。抵抗負荷、容量負荷、誘導負荷を備え、図に従って3種類の配線方法を選択できます。負荷調整用の調整ノブスイッチが6個付いています。
安全で信頼性：4mmの安全端子台を採用し、金属接点は非動作時には触れないように設計されているため、生徒が誤って触れるのを防ぎます。配線ステーションは高絶縁塗料で塗装されており、傷がつきにくく、広い動作温度範囲を持ち、防塵・防水仕様で、液体の飛沫や粉塵の侵入による短絡のリスクを回避します。
緊急遮断：緊急停止スイッチと回路ブレーカーにより、すべての出力を効果的に遮断できます。回路が過負荷または短絡した場合、回路ブレーカーが電源を効果的に遮断し、安全性を確保します。
2. 技術仕様
技術パラメータ
入力電源：
三相5線式 AC380V
寸法：2000mm×750mm×1100mm
重量：300kg
3. 製品構成部品名と機能
番号 名称 数量
1 0-430Vトランス調整ノブ 1
2 0-270Vトランス調整ノブ 1
3 主電源スイッチ 1
4 インダクタ入力端子 6
5 インダクタ接続端子 8
6 インダクタンス調整ノブ 1
7 抵抗調整ノブ 6
8 抵抗接続端子 8
9 抵抗入力端子 6
10 静電容量調整ノブ 6
11 コンデンサ接続端子 8
12 コンデンサ入力端子 6
13 フレンチプラグ 2
14 電源表示灯 8
15 電源スイッチ 1
16 電圧計 1
17 電流計 1
18 キー式緊急停止スイッチ 1
19 AC 0-250VおよびDC 0-250V単相変換出力端子 2
20 ノブスイッチ 1
21 電圧計 1
22 電流計 1
23 単相AC 0-270V出力端子 2
24 ノブスイッチ1
25 三相交流 0-430V 出力端子 4
26 ノブスイッチ 1
27 三相交流 400V 出力端子 4
4. 製品付属品の名称と機能の説明
番号 名称 数量
1 4mm安全電線 赤 5
2 4mm安全電線 黄 5
3 4mm安全電線 青 5
4 ブリッジ型 4mm安全端子 15
5 4mm安全電線 2色 5
6 4mm安全電線 緑 5
7 4mm安全電線 黒 5
5. 実験リスト
1. 機器の基本的な使用方法
