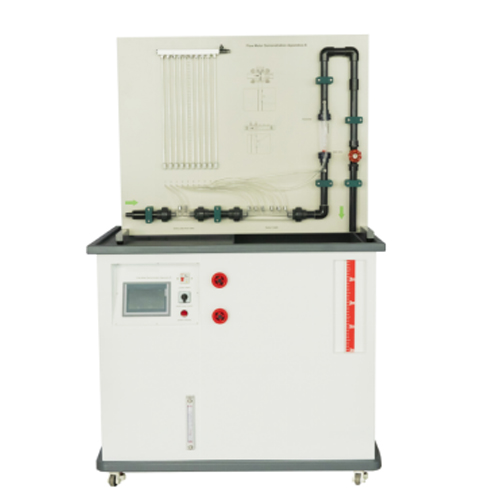

ZF0325 流量計デモンストレーション装置 学校トレーニングベンチ 職業教育機器 実験室流体力学機器
I. 製品概要
1.1 概要
本製品は、様々な実験モジュール（別売）に水流制御を提供します。作業台本体は水中ポンプを備えた貯水槽を形成します。水位が適切なレベルに達すると、外部からの給水を必要とせずに実験に必要な循環水量を確保できます。
2つの手動制御バルブがポンプからの水流を調節し、そのうち1つの手動バルブは安全弁として機能します。これにより、実験パイプラインが事故により閉塞した場合でも、循環水路を開放した状態に保ち、水ポンプへの過負荷を防ぎます。作業台側面の電気ボックスには、ポンプスイッチ、回路保護、電源情報、デジタル流量表示機能が搭載されています。
4つの車輪はユーザーが教室内を移動できるように設計されており、4つの車輪すべてにフットロックが付いており、キャスターを固定できます。
作業台底面の液面確認ポートから、タンク内の水位を確認できます。
ベンチ上部の作業面には、以下の機能を備えた多管式圧力計が設置されています。
(1) ベンチュリ流量計は、加圧されたパイプラインの流量測定に広く用いられる差圧式流量計です。空気、天然ガス、石炭ガス、水などの流体の流量測定に広く用いられます。「絞り部」、「スロート部」、「拡散部」の3つの部分で構成され、流量測定が必要な配管に設置されます。
(2) オリフィスプレート流量計は、パイプライン内にオリフィスプレートまたはノズルなどの絞り部が設けられています。絞り部の開口部は配管の内径よりも小さいため、流体が絞り部を通過すると、流速断面積が急激に縮小し、流速が加速します。
(3) フロート流量計は、流量の変化に応じて垂直テーパー管内のフロート間の流路面積が変化することで流量を測定する体積流量計です。ロータメータとも呼ばれます。
テストベンチは、テストサイクルシステム、リアルタイムシステム、電気制御システム、ベンチの4つの部分で構成されています。テストポンプとして選定された本製品の遠心ポンプは、定格流量が0～50L/分です。このポンプは、コンパクトな構造、スムーズな動作、流量と圧力の脈動が小さい、低騒音といった特徴を備えています。テストシステムに十分かつ信頼性の高い電源を供給でき、電気周波数変換制御と連携することで、定格流量範囲内で無段階の速度制御を実現できます。
正確なテスト精度を確保するため、システムは2つのテストフローセクションで構成されています。
1.2 特徴
(1) 移動式給水システム。移動しやすいように車輪を装備しています。
(2) 流量計はT字型構造を採用しており、シンプルで実験操作の観察が容易です。多管式圧力計を装備し、様々な流量計の流量特性を容易に検出できます。
（3）作業台には精密遠心ポンプが採用されています。出力750W、電圧単相220V、流量3m³/h、揚程22m、入口・出口径DN25×20。
（4）訓練プラットフォームの筐体全体は、軽量で高強度のABS樹脂で作られています。
II.性能パラメータ
(1) 流量計システム：
サイズ：1100mm×450mm×900mm
チューブ圧力計：10方位
有効長：450mm
フロート式流量計：160～1600L/h
(2) 移動式給水システム：
サイズ：1240mm×770mm×1050mm
入力電源：220V
重量：100kg未満
周囲温度：5℃～+40℃
相対湿度：85%未満（25℃）
液面高さ：200mm以下
III.構成部品リストと詳細説明
3.1 本体
(1) 移動式給水システム部品
番号 名称
1 排水管
2 貯水槽
3 水圧調整弁
4 水量調整弁
5 貯水槽
6 液面計
7 ブレーカー
8 機器スイッチ
9 モニター
10 表示灯
11 液面計
12 電源ソケット
13 貯水槽窓
14 貯水槽窓
(2) 流量計システム部品
番号 名称
1 チューブマノメータ
2 オリフィス流量計
3 ベンチュリ流量計
4 フロート流量計
5 ボールバルブ
3.2 付属品
番号 名称 数量
1 給水管 1
2 プラグ 10
IV.実験リスト
実験1：平面静水圧全圧検出実験
実験2：理想流体ベルヌーイの検証実験
実験3：配管公式の選択実験
実験4：ピーク堰自由越流実験
実験5：ベンチュリー流量計の原理実証
実験6：オリフィスプレート流量計の原理実証
