SSR20241012B02 油圧試験台、職業訓練用作業台、教育実験台、基本油圧トレーナー
1. 製品紹介
1.1 製品説明

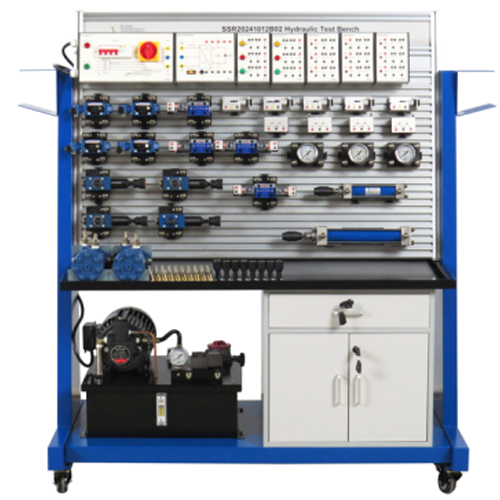

この実験ベンチは、産業用油圧に関する幅広い内容について、基礎から応用まで実践的なトレーニングを提供します。受講者は、さまざまな産業用途向けの油圧システム回路のシミュレーションと実装に関する実践的な活動を行うことができます。具体的には、回路やシステムの設計、構成部品の選定、組み立て、物理的パラメータの変更、そして産業プロセス制御におけるシステムの応答の理解と評価までを網羅します。
1.2 製品特長
(1) 基地および教育訓練システムの実際のアプリケーションニーズに対応
(2) 堅牢な機器構造と優れた安定性
(3) 低騒音動作
2. 技術仕様
2.1 技術パラメータ
電源パラメータ：三相5線式交流380V ±5% 50Hz
2.2 寸法と重量
寸法：1360mm×650mm×1650mm
重量：300kg未満
3. 製品構成部品名と機能
3.1 本体
番号名称数量
1 モジュール部品 7
2 油圧部品 46
3 デスクトップ 1
4 フレーム 1
5 キャビネット 2
6 油圧ポンプ 1
3.2 製品モジュール部品
番号名称数量
1 主電源 - 三相5線式380V吊り下げボックス 1
2 DC24V吊り下げボックス 1
3 照明付きボタンモジュール吊り下げボックス 2
4 リレーモジュール吊り下げボックス3

3.3 油圧部品
番号名称数量
1 複動油圧シリンダ MOBシリンダ 32mm×100mm 1
2 複動油圧シリンダ MOBシリンダ 40mm×200mm 1
3 油圧モータモジュール 2
4 4/3手動方向制御弁（O） 2
5 4/3手動方向制御弁（H） 2
6 2位置4方向ソレノイド方向制御弁 2
7 3位置4方向ソレノイド方向制御弁（O） 2
8 一方向スロットル遮断弁 4
9 スロットル弁 4
10 直動式減圧弁（一方向弁付き） 4
11 静電容量センサ 5
12 グリセリン圧力計 3
13 三方向弁 10
14 ローラーマイクロスイッチ 4
3.4 付属品
番号名称数量
1 2mm電気安全接続ケーブル 100cm 赤 20
2 2mm電気安全接続ケーブル 100cm 黒 20本
3 2mm電気安全接続ケーブル 100cm 黄 20本
4 2mm電気安全接続ケーブル 50cm 赤 10本
5 2mm電気安全接続ケーブル 50cm 黒 10本
6 4mm電気安全接続ケーブル黄 1本
7 4mm電気安全接続ケーブル赤 1本
8 4mm電気安全接続ケーブル青 1本
9 延長六角レンチ（9本セット） 1本
10 モンキーレンチ 1本
11 ヒューズ 5個
12 USBフラッシュドライブ 1個
13 室内温度計 2個
4. 製品教育実験リスト（詳細は実験マニュアルを参照）
(1) 2ポジション4方向単電制御電磁方向制御弁実験
(2) 3ポジション4方向二重電制御電磁方向制御弁実験
(3) 3ポジション4方向手動方向制御弁実験
(4) 静電容量センサ実験
(5) スロットルバルブ実験
