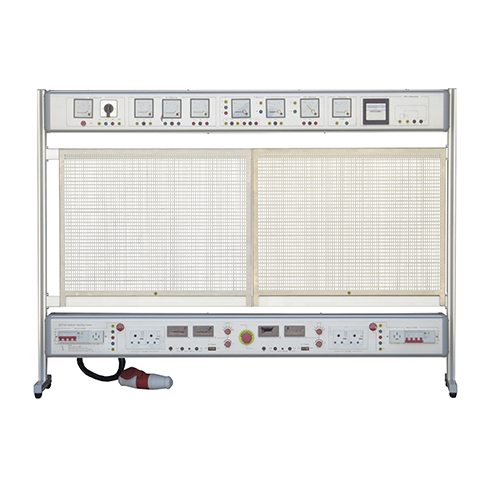

ZE3105P 垂直トレーニングフレーム職業訓練用ワークベンチ学校設備電気訓練設備
I. 製品概要
1.1 概要
このトレーニング装置は2ステーション構造で、各ステーションには独立した電源と実験用メッシュボードが備えられており、2名の学生が同時に電気トレーニングを行うことができます。
装置全体は、特殊金型を使用した工業用プロファイルによるアルミプロファイルフレーム構造を採用しており、科学的な構造と美しい外観を実現しています。変色しないという特徴があります。
電源ボックスと計測器ボックスは、陽極酸化処理を施した工業用アルミプロファイルで作られており、優れた絶縁性能、耐摩耗性、耐衝撃性を備え、美しい外観と使いやすさを兼ね備えています。
1.2 特長
この装置は、電気および関連専攻の学生の科目実験、基礎技能、専門技能、総合技能の操作訓練、プロジェクト設計、電気技師の等級評価、技能評価などに使用できます。一般的な基本回路から高度な自動制御回路まで、この装置で実施でき、高い柔軟性を備えています。
電気配線ボードはメッシュ状のプレートです。取り付け穴は5×10mmの正方形で、3mm間隔で配置されています。専用の固定取付台を備えており、分解・再利用可能です。一般的な電気部品をメッシュプレートに直接固定できるため、使い勝手に優れています。
専用の安全出力端子には、使用中の感電を防ぐための安全テストラインが装備されており、専用の接地端子も備え、万全の安全保護を提供します。
II. 技術仕様
1. 寸法：1600×400×1150 mm（長さ×幅×高さ）、工業用アルミプロファイル柱、断面サイズは123×34（長さ×幅）以上。メッシュプレートのサイズは640×730 mmで、固定取付台と取付ネジは無償で付属します。
2. 電源入力：三相5線式 AC380±10% 50Hz±10%
3. 電源制御（各ステーション）：漏電遮断器が電源のオン/オフを切り替え、短絡保護および漏電保護装置を備えています。
4. 出力（ステーションごと）：
(1) 三相交流 380V±10% 50Hz、単相交流 220V±10% 50Hz
(2) 直流安定化電源：0～30V/3A、粗調整はセクションごとに、微調整は各セクションごとに、調整精度は1‰。電源はスイッチング電源で、3A、0～30Vは連続可変。電圧と電流は3.5桁表示。電流制限短絡ソフト保護機能と自己復帰機能、および音と光による警報機能付き。
5. 計器ボックス：指針式交流電圧計、電流計、周波数計、電力計、力率計、単相電力積算計を装備。

III. 実施可能な研修プロジェクト：（必要な部品）
1. 照明用電灯と屋内配線
2. ドアベルとアクセス制御システム
3. 電気計測実験
IV. 研修内容の完了
実験1 単スイッチ制御回路
実験2 二連スイッチ制御回路
実験3 白熱灯調光スイッチ制御回路
実験4 多連スイッチ制御回路
実験5 蛍光灯制御回路
実験6 高圧ナトリウムランプ制御回路
実験7 白熱灯直列制御回路
実験8 白熱灯並列制御回路
実験9 過負荷保護回路
実験10 ドアベル回路
実験11 インターホンドアベル回路
実験12 ドアベルとアクセス制御回路
実験13 アクセス制御インターホンシステム回路
実験14 電圧計と電流計の設置回路
実験15 力率測定回路の設置メーター
実験16 電力計の設置回路
実験17 単相ワット時計の設置回路
