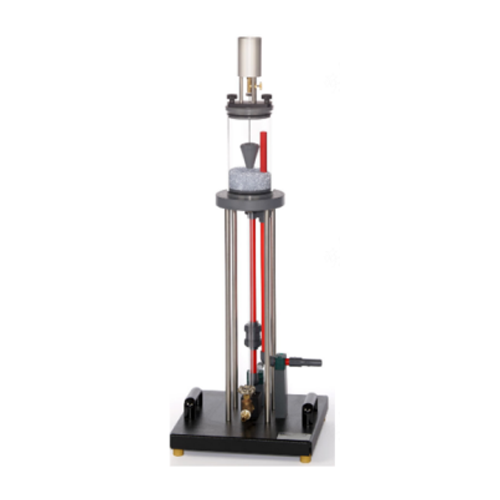

SS250603A-G-8 オズボーン・レイノルズ社製デモンストレーションスクール教育機器 職業訓練用ワークベンチ ラボ 流体力学機器
説明 この製品は、層流と乱流の性質に関してオズボーン・レイノルズ教授が行った古典的な実験を再現することを目的としています。 オズボーン・レイノルズ教授が行った流体の流れの状態に関する古典的な実験を再現 層流、遷移流、乱流、および速度プロファイルを観察 この装置は垂直方向で動作します。 静置媒体を含むヘッダータンクは、ベルマウス入口を通して流れの可視化パイプへの一定の水頭を提供します。 このパイプを通る流量は、排出端にある制御弁を使用して調整されます。 パイプを通る水の流量は、デジタル流量計で読み取るか、油圧ベンチの容積タンク (またはメスシリンダー) を使用して測定することができます。 したがって、水の速度を決定して、レイノルズ数を計算できます。 この装置は、レイノルズ教授の元の装置と同様の染料注入技術を使用して、流れの状態を観察できるようにしています。技術仕様 テストパイプ直径: 10.0mm (精密ボアガラス) テストパイプの長さ: 700mm 染料リザーバー容量: 0.45l 油圧ベンチサービスユニットが必要 長さ: 0.50m 幅: 0.33m 高さ: 1.24m
