SS250603A-G-4 ジェットスクール教育機器職業訓練用ワークベンチラボ流体力学機器の影響

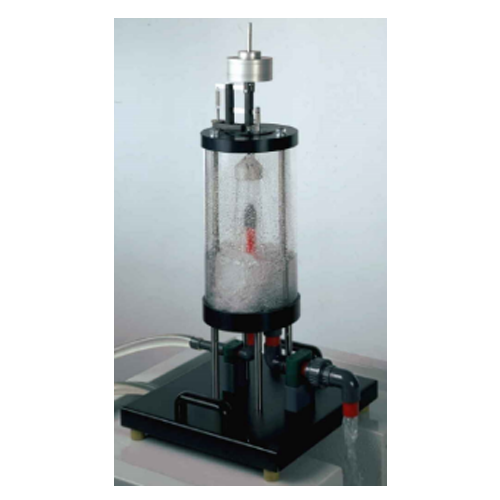

説明 水はノズルから垂直に噴射され、カバーを貫通するステムに取り付けられたターゲットに当たります。可動部分の自重は、圧縮バネで釣り合いがとられています。ターゲット プレートに及ぼされる垂直方向の力は、ウェイト パンに供給された重りを追加することで測定されます。この装置は、水平出し用の円筒形の透明アクリル製部品で構成されています。水はノズルから供給され、垂直に噴射され、カバーを貫通するステムに取り付けられたターゲットに当たります。重りキャリアはステムの上端に取り付けられています。可動部分の自重は、圧縮バネで釣り合いがとられています。ターゲット プレートに及ぼされる垂直方向の力は、ウェイト パンに供給された重りを、ウェイト パンのマークがレベル ゲージと一致するまで追加することで測定されます。ターゲットは合計 8 個あります。線形運動量の原理 流体の流れの運動量の変化によって生じる反力を調べる 流れの偏向の程度が異なる固体表面に衝突するジェットによって生じる力の測定 技術仕様 ノズル径: 8mm ノズルとターゲットプレート間の距離: 40mm ターゲットプレートの直径: 36mm ターゲットプレート: 180°半球状ターゲット 120°ターゲット(円錐) フラットターゲット 30°ターゲット 60°ターゲット カップ 135°斜め 30/150°斜め 45/135° 油圧ベンチが必要
サービス長さ: 0.325m 幅: 0.20m 高さ: 0.50m
