SS250603A-G-2 ベルヌーイの定理デモンストレーション職業訓練用ワークベンチ教育用実験台ラボ流体力学機器

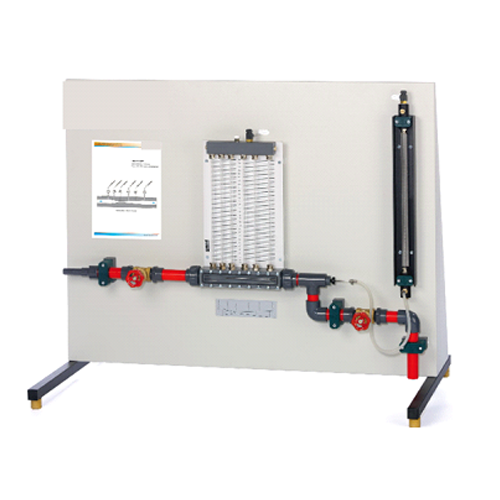

このアクセサリは、ベルヌーイの定理が適用できる状況を説明します。また、他の状況では、定理が流体の挙動を適切に説明できない理由についても個別に説明します。テストセクションは、透明アクリルで機械加工された従来のベンチュリーで構成されています。一連の壁タッピングにより、収束ダクトと発散ダクトに沿った静圧分布を測定できます。テストセクションの中心線に沿って横断するように、トータルヘッドチューブが設けられています。これらのタッピングは、エアブリードバルブ付きのマニホールドを組み込んだマノメータバンクに接続されています。マノメータの加圧は、ハンドポンプによって容易に行えます。テストセクションは、収束セクションと発散セクションの両方を通過する流れの特性を調査できるように配置されています。水はホースコネクタから供給され、テストセクションの出口にある流量調整弁によって制御されます。ベンチュリーは流量測定の手段として実証でき、排出係数を決定することができます。収束管または拡大管内の定常水流に適用した場合のベルヌーイ方程式の妥当性を調査する。拡大管/縮小管内流れにおけるエネルギー保存則。ベルヌーイ方程式に対する摩擦損失の影響。ベンチュリノズル内の圧力曲線の記録。ベンチュリノズル内の速度曲線の記録。流量係数の決定。
技術仕様
マノメータ測定範囲：0～300mm。マノメータチューブ数：8。スロート径：10.0mm。上流径：25.0mm。
