Mechatronics Training Equipment

規制に関する完全な研究ベンチ、プロセス制御トレーナー

アイテムナンバー: ZM2115

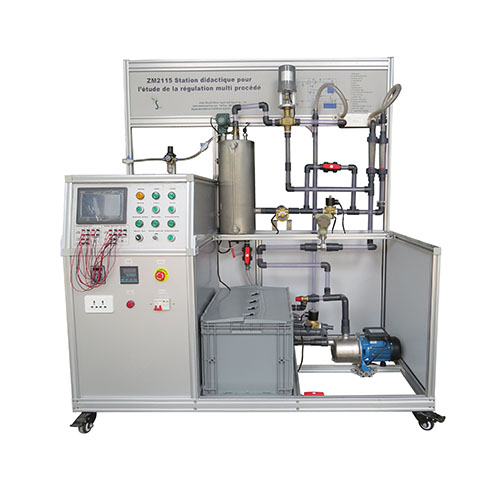

大学、大学のための調整のメカトロニクスの訓練装置のプロセス制御のトレーナーのZM2115完全な調査のベンチ。
お問い合わせ
説明
規制メカトロニクストレーニング機器プロセス制御トレーナーのZM2115フルスタディベンチ
1製品の概要
1.1プロファイル
プロセス制御は、自動化技術の重要な部分である生産プロセスの自動制御の略です。通常、石油、化学、電力、冶金、軽工業、建築材料、原子力エネルギー、その他の工業生産における連続または周期的な生産プロセスの自動制御を指します。現代の工業生産プロセスにおいて、プロセス制御技術は、さまざまな最適な技術的および経済的指標を達成し、経済効率と労働生産性を改善し、労働条件を改善し、そして生態環境を保護する上でますます重要な役割を果たしている。
プロセス指向エンタープライズオートメーションと情報システムの主要技術と装置システムをメインラインとして、私達は高度なプロセス制御専門研究所のための包括的な実践教育装置を設計し製造し、専門科目研究所工学実務基盤を確立する。
訓練装置の設計は合理的かつ多用途であり、産業オートメーションおよび自動制御を専門とする関連講座の実験的指導の要件を満たすだけでなく、大学院生の研究開発にも適用される。
1.2特徴


それは産業アルミニウムプロフィールフレーム、透明な構造の設計および開いたインターフェイスを採用します。下部にユニバーサルホイールが付いているので、各ユニットは柔軟で使いやすく、簡単には損傷しません。
2.この訓練装置はPLCのタッチ画面の統合された機械、手/自己切換えを行うことができ、互いに影響を及ぼさないボタン制御装置を含んでいます(PLCプログラムなしで、手動制御は実現することができます)。小型産業用機器のためのプロセス制御の主流構成は、機器利用の柔軟性を大いに高める。
3.業界で広く使用されている温度、流量、液面、および圧力検出センシングデバイスは、多様化し、関連実験を設計することができます。
時分割制御の考えは、同時に2つまたは3つのパラメータ、例えば1セットの測定流量および1セットの測定温度を収集することができる。対象システムは全アルミニウム合金製です。審美性の観点からそして工学の概念を失うことなく、我々はプロセス装置のための専門の実験室実験対象システムを調べそして構築し、そして時代の雰囲気のある実証実験室にそれを構築するであろう。
5.装置はプロセス制御の基本制御の訓練のプロジェクトを完了し、流れ、温度、圧力、液体レベル4つの変数およびPID調節機能の制御を実現でき、そしてさまざまな教授および訓練の目的を達成できます。
2技術力
1.働く電源:単相三線式220V±5%50Hz;
2.寸法:1600×800×1800 mm(長さ×幅×高さ)
3.機械容量:<1KVA制御信号:電圧0〜10V / 4-20mA;
制御対象電源:モータAC220V±10%、調整弁AC24V±10%50HZ±10%、加熱AC220V±10%
5.作業環境:-10℃〜40℃、相対湿度:20%〜90%結露なきこと
6.作業条件:周囲温度-10℃〜+ 40℃相対湿度<85%(25℃)
3製品構成
プロセス制御システムの実験装置の設置は、水漏れや錆、安定した操作と低騒音から解放されています。制御対象は、液漏れによる漏電を防ぐために制御電気システムから切り離されています。
実験装置は電気制御箱と二つの制御対象からなる。電気制御ボックスは、システムにさまざまなタイプの電力を供給し、0〜10Vと4〜20mAの信号、AC24VとAC220Vのシステム電力を供給します。システムループ図を以下に示します。
